Marshall 20W PA20 Modele 1917

Written by it11audio on . Posted in amp, blog

Voici un chouette Marshall PA20 modèle 1917 (toujours déroutant, la numérotation des modèles chez Marshall :

Front-MarshallPA20

Fabrication : 1970 !

MarshallPA20-1970

Voyons voir les entrailles de la bête : une vision bien WTF ! C’est quoi cette capa qui n’aboutit nulle part ?!

WTF-MarshallPA20(le pire, c’est qu’il fonctionne … ça fait un poil froid dans le dos quand même …)

Une fois la capa supprimée, quelques mesures tendent à montrer que le transfo d’alim (qui n’est plus celui d’origine) est un poil faiblard, par ailleurs, les condensateurs électrochimiques semblent fatigués … ce bel engin mérite un dépoussiérage complet !

Naked-MarshallPA20

Changement du transformateur d’alimentation pour un modèle pour Marshall 18W de chez Shinrock / IGPW :

Shinrock-MarshallPA20

Cet ampli possède 2 canaux identiques. D’où l’idée de laisser un canal d’origine basé sur le schéma 1917, et de passer le 2ème canal en mode 2022, un peu plus “bright” et agressif … 2 capas à changer, pas la mort :



2022

Schémas :

Schema-20w_1917

Schema-20w_2022

Schema-2061RI_20w



Et voilà, tout remonté.

Final-MarshallPA20



Ca sonne vraiment très très bien, ces p’tites bêtes !



Final2-MarshallPA20





Music Man 2100-65

Written by it11audio on . Posted in amp, blog

Un pépère de 1974 (un p’tit jeune, quoi) en panne. Dès qu’on allume, le fusible saute !





Music Man Sixty Five

Music Man 2100-65 chassis




Les coupables, les voilà : les capas d’alim complètement mortes. Une fois changées, le fusible tient !



Music Man Capa alim

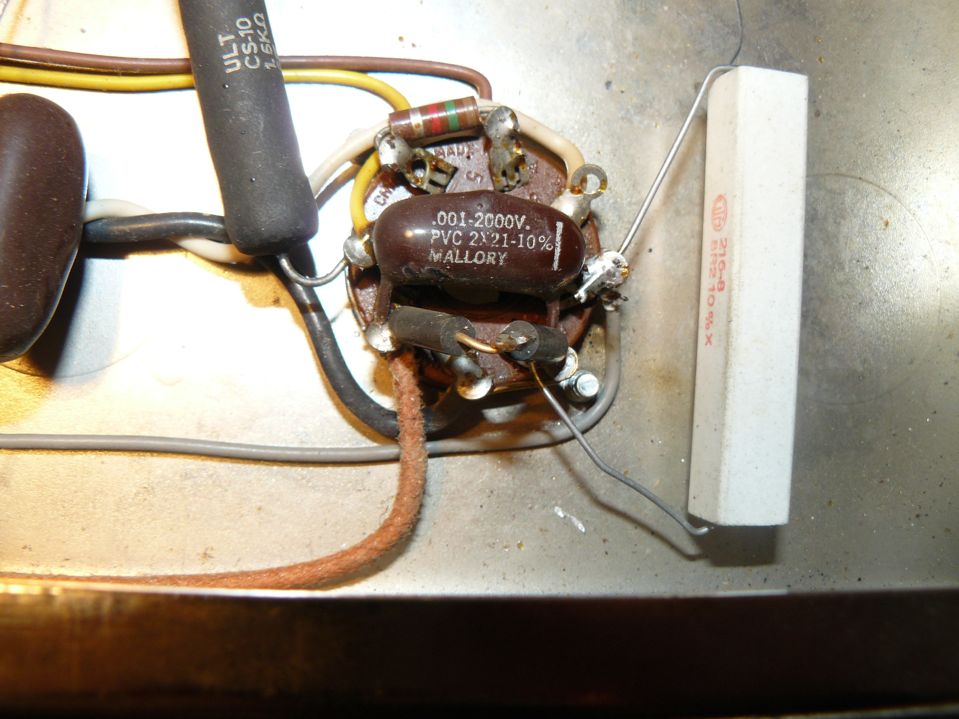

Mais je ne suis pas au bout de mes surprises. Sur ce modèle, le père Léo a placé sur les anodes des tubes de puissance une capa + des diodes de filtrage (suppression des pics de surtension lors de la mise off du standby). C’est chouette … sauf quand une capa vieillit et se met en court-jus. Là, le transformateur de sortie risque de dégager … et bingo, sur cet ampli, l’OT est mort sur un demi-enroulement !



Music Man Capa anode



Donc, changement de ces capas (par des 2kV) et (hélas) nouveau transfo de sortie, de chez Mojotone :



Music Man OT Mojotone




Léo n’y est pas allé avec le dos de la cuillère : près de 800V dans la machine ! (un doubleur de tension à l’alim …)


Schéma Music Man 2100-65 (pas très lisible, hélas, mais quand on n’a que ça, on se débrouille …)



Changement des tubes de sortie par des 6CA7 EH (= des EL34 qui tiennent bien le coup), rebias et c’est reparti pour un tour !




Leo_Fender_MuscimanRespect, Leo Fender …





Revamping de capas …

Written by it11audio on . Posted in amp, blog

J’avais à changer les condensateurs électrochimiques d’alim (et du circuit de bias), vieux de 45ans, sur un Fender Bandmaster par des excellents F&T, tout en conservant le look des vintage Mallory d’origine (le look est important, le son c’est dans la tête 😉 )



Voici les anciens :



Fender_Bandmaster_Old_capacitors




Je déshabille les Mallory pour habiller les F&T :


Fender_Bandmaster_capacitors_revamping1

Fender_Bandmaster_capacitors_revamping2




Et voilà, nouveaux condensateurs en place, look vintage préservé !


Fender_Bandmaster_new_capacitors

Silverface Fender Bandmaster AB763

Written by it11audio on . Posted in amp, blog

Voici un chouette Fender Bandmaster “à réviser” …

Fender_Bandmaster_AB763

D’après les codes transfos, le code châssis, les lignes noires (blackline) et le schéma de type AB763, il date de fin 1967 / début 1968 :

Transfo



Fender_Bandmaster_AB763_BlueCaps Fender_Bandmaster_AB763_electronic



Notez les capas “Molded blue caps”.

Action prioritaire : supprimer la “death cap”  ! (il y a heureusement déjà une terre installée sur le châssis). J’ai, par habitude, supprimé la “death cap”, puis je l’ai testée, par curiosité : en court-jus ! Soit le propriétaire utilisait sans la terre, soit l’ampli provoquait de jolies étincelles et faisait disjoncter le compteur ! Il y avait un fusible 7A (!) installé … pas sûr que ça ait suffit à rendre le son à cet ampli 😉

Fender_Bandmaster_MoldedCap



Le schéma est du type AB763 (identique ou très semblable à celui du Bandmaster blackface). D’ailleurs, ce silverface est “blackline” (transition immédiate depuis les modèles précédents Blackface) : notez les bandes noires verticales. Par contre, il manque l’entourage “aluminium” autour du grillcloth (“Aluminium frame” / “Drip Edge”), présent sur les modèles 1968 et 1969 (probablement supprimé par un précédent propriétaire …)



fender_bandmaster-ab763



bandmaster_ab763_layout










Un léger dépoussiérage, un test des lampes, vérification du vibrato (RAS par ailleurs), réglage du bias … et roule ! Pas de doute, ça sonne ces petites bêtes !

Reste à faire : changement des capa d’alim : elles n’ont pas coulé et tout semble fonctionner, mais des électrochimiques qui ont 45 ans, ça me fait un poil flipper …

Bandmaster-Bassman

  (Avec un copain Bassman 100W de 1976 à réparer … pas tout à fait le même gabarit !)









Fender Blues Junior Mods

Written by it11audio on . Posted in amp, blog

Fender-Blues-Junior






Voici un Fender Blues Junior tout mignon ! Ca sonne plutôt bien en standard, mais voyons si nous pouvons améliorer tout ça !

Je me base sur les modifications proposées par l’excellent site http://billmaudio.com (voir également l’ancien site http://home.comcast.net/~machrone/bluesjunior.htm)


Ce Fender Blues Junior date de 2003 (MIM cream board) et donc, je vais utiliser les pages 2 et 3 de ce document : Blues_Junior_Schematic




Modification du bias

Le bias (= la polarisation des lampes de sortie) est positionné bien trop haut par  Fender. J’ai changé R52 par une résistance variable de 100k (je pense que 50k aurait été suffisant, mais j’avais une 100k sous la main …)

P1020947



La puissance max à l’anode pour une EL84 est Pa max = 12W

J’ai mesuré 345V aux anodes (et 310V pour Vg2). Un poil haut, puisque les “limiting values” des datasheet sont positionnées à 300V max … Des tensions plus élevées se voient souvent dans les amplis, ce n’est pas encore dramatique sur ce modèle. Néanmoins, j’ai préféré utiliser une paire de 6P14P-EV soviétiques (équivalent des EL84M, qui tiennent 400V aux anodes et Pa max à 14W)

J’ai mesuré Ig2 au repos à 2mA, j’ai réglé le potard de bias de telle façon à avoir un Ik à 26mA à la cathode, soit Ia = 24mA, et Pa = 24mA x 345V = 8.3W soit 70% de 12W. Vérification faite à l’oscillo, pas de cross distorsion notable, je laisse comme ça …

Modification de l’alimentation

J’ai utilisé une F&T 100uF pour C25, 47uF pour C26, 22uF pour C27 et C28 et j’ai remplacé C24 par un Orange Drop 716p de 0.1uF, ainsi que C29 remplacé par un condo polyester de qualité de 10nF (un OD 716p aurait été trop volumineux à cet endroit)

P1020950



Autres modifications sur les capas

J’ai remplacé les capas sur le chemin du signal par des Orange Drop polypropylene ou par des polyester (des OD, car dans ce genre d’ampli Fender, j’aime bien le “chime” de ces condensateurs … question de goût, tout est discutable. Les polyester parfois pour adoucir un poil le son, parfois tout simplement car les OD auraient été trop gros à cet endroit précis 😉

J’ai également remplacé beaucoup de condensateurs céramiques par des silver mica. Attention, il faut garder C14 (47pF) en céramique 1kV (utilisé pour prévenir d’éventuelles oscillations)

P1020955





Modification du tone stack, implementation d’un cathode follower en amont du TS

J’ai remplacé la capa de basse (0.022uF) par une OD 716p 0.1uF pour une meilleure réponse dans les basses

TS-Blues-Jr

La triode V2a n’étant pas utilisée dans cet ampli, il est tentant d’implémenter un cathode follower pour “driver” le tone stack, comme décrit là : http://billmaudio.com/wp/?page_id=141

Billm propose d’utiliser une 12DW7 (soit 1/2 12AX7 et 1/2 12AU7 pour le cathode follower). C’est vrai qu’une 12AU7 excelle dans ce rôle, mais je préfère utiliser une “simple” 12AX7 pour me rapprocher (un tout petit peu) du Bassman 5F6 (mojo … compression du son … c’est dans la tête tout ça 😉

P1020976

P1020977









Transformateur de sortie

La peste soit de l’avarice et des avaricieux ! (Acte I, scène 3)


Fort de ce principe, nous allons donc doter notre Blues Junior d’un OT Mercury Magnetics

Mercury Magnetics Blues Junior OT

Sacrée différence de taille avec l’OT d’origine Fender :

Blues Junior OTs



Il faudra repercer le châssis pour monter le nouveau transfo de sortie … not a big deal !



HP

Un Celestion Greenback prendra parfaitement place dans cet ampli :

Celestion Greenback Blues Junior



Conclusion

Avant :

Blues Junior stock



Après :
Blues Junior modded



Blues Junior Mods



Cet ampli a indéniablement gagné en punch, en clarté et en gniaque !





Marshall Class 5 Mods

Written by it11audio on . Posted in amp, blog

Voici un sympathique Marshall Class 5 que son propriétaire m’a confié pour modifications.

“Stock”, je trouve cet ampli sympa, mais définitivement un peu trop “boomy” : trop sourd. Je connais pas mal d’utilisateurs qui mettent les basses à zéro, pourquoi pas. Il reste néanmoins un poil trop brouillon, même réglé comme cela, à mon goût.

Je me suis basé sur le post de Lyle Caldwell (Psionic Audio) sur le Les Paul Forum, et j’ai ajouté quelques modifications à ma sauce, notamment un VVR et un atténuateur résistif en sortie afin de pouvoir profiter de la saturation à très faible volume, mais également une contre réaction à la Fender, que l’on peut mettre en route ou couper avec un simple mini-switch, pour ajouter un caractère un peu différent et plus “clair” à cet ampli.



Quelques samples en version “stock” (non modifiee)






Schemas

D’abord, le schéma du Class 5 standard, non modifié, puis les modifs que j’ai apportées :

Marshall-Class-5-Stock

Modifications apportées :

Marshall-Class-5-Mods1



Samples du Marshall Class 5 modifie
















Marshall-Class-51

Variable Voltage Regulator (VVR)

Written by it11audio on . Posted in amp, blog


Ce système contrôle la tension issue de l’alimentation et permet de faire varier la puissance d’un ampli à lampes, en appliquant une tension réduite aux lampes de sortie (voir le chouette site suivant, par exemple : http://www.hallamplification.com)

Voici quelques simulations SPICE montrant l’action d’un VVR sur la tension délivrée.

R2 et R3 (utilisés pour la simulation SPICE) forment un potentiomètre 1 Meg. La consommation de courant est simulée par I1 (40mA) et I2 (10 mA). Bien sûr, ce n’est pas une alimentation complète, qui nécessiterait notamment des étages de filtrages supplémentaires pour le préampli.






Tension maximum



VVR1-Schematic

VVR1-Curves





Tension moyenne (potentiometre 1Meg mid-position)

VVR2-Schematic

VVR2-Curves





Tension minimale (potentiometre proche de zero)

VVR3-Schematic



VVR3-Curves





Implementation sur EZ Board pour tests (version pour un ampli cathode bias) :

VVR-prototype



et le prototype en cours de tests (essais sur un Marshall Class 5) …

ProtoVVR



Conclusion

L’effet de réduction de puissance est bien réel. Néanmoins, il n’est pas suffisant, à mon sens, pour réduire suffisamment la puissance sonore perçue afin de profiter d’un petit ampli 5W à fond à volume d’appartement, même si la puissance électrique mesurée est effectivement considérablement réduite.

Par ailleurs, quand on réduit trop la tension de l’alimentation, le son devient très brouillon et les tubes finissent par cesser de fonctionner (sans dommage pour eux, il suffit de remonter la tension avec le potentiomètre pour que le son revienne).

Dans le cas du Marshall Class 5 ci-dessus, j’ai en plus ajouté un Pad en Pi en sortie HP afin de grignotter encore une dizaine de dB (dans le cas du Class 5, beaucoup de saturation provient du tube de sortie et un master volume n’aurait pas été  très efficace). L’atténuateur résistif allié au VVR permet enfin de profiter d’un petit Marshall “à fond” à volume sonore très réduit.
